Marc-Ok, röktät version
Översikt, design och egenskaper

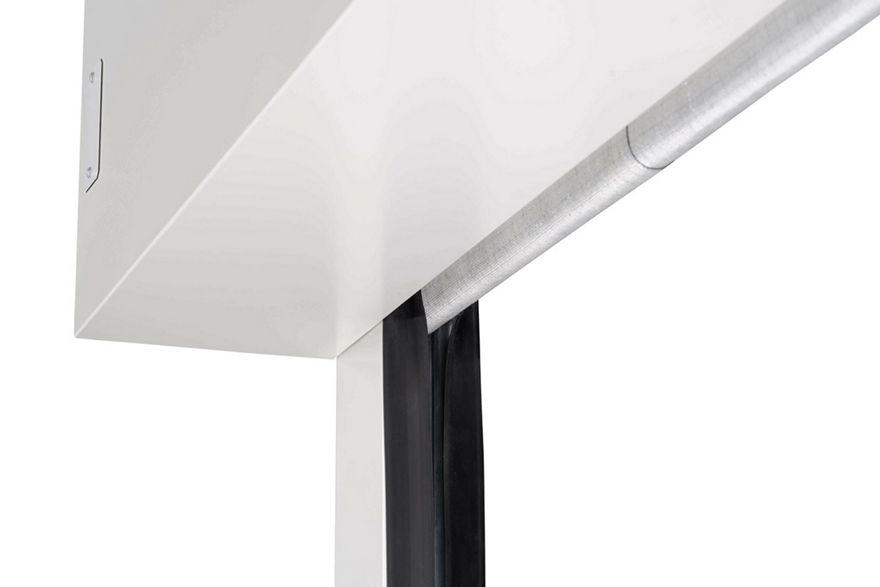

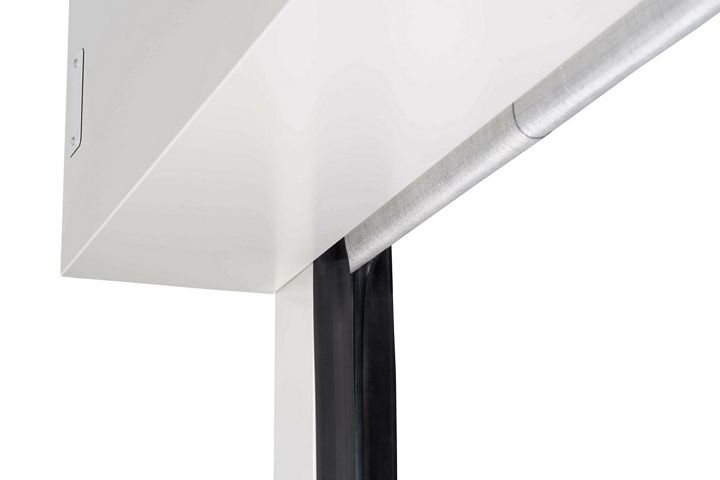

Marc‑OK brandgardin består av ridåduk, styrskenor, lindningsaxel, axelfästen och en VIC‑drivenhet.
Ridåduken har tre lager (EI60) eller fem lager (EI120) och är uppbyggd av stålvajerförstärkt glasfiber. Den fästs vid lindningsaxeln upptill och hålls sträckt av en ballast i nederkant för stabil funktion och korrekt upprullning.
Lindningsaxeln är monterad på väggfästen och sitter skyddad i en axelbox tillverkad av 0,7–1,0 mm galvaniserad stålplåt. Ridåns sidor löper i styrskenor med tvärsnitt 80 × 120 mm, även de av 0,7 mm galvaniserad stålplåt.
Styrskenor och axelbox kan levereras i standardfärgerna RAL 7035, 9002 och 9010, eller i specialfärg/rostfritt stål. En rökbegränsande version finns också att beställa.
Produkten kan kompletteras med olika elektriska tillbehör, exempelvis brandlarmsanslutning, lägesövervakning och passerkontroll.
Mindre modeller kan levereras utan motor, då med termisk smältsäkring och säkerhetsbroms med torsionsfjäder som kontrollerar nedrullningen vid aktivering.
Brandklass:
EI 60 EI 120
Materialtjocklek:
9 mm – 6 kg/m2 EI60 / EW120
18 mm – 9 kg/m2 EI90 / EW120, EI120 / EW120
Minsta axelboxmått:
250 x 275 (EI60), 325 x 350 (EI120)
Storlek:
Enligt kundspecifikationer
Användningsområde
Röktäthet innebär att gardinen är utformad för att stoppa spridning av rök, som ofta är lika farlig som själva branden. Den uppfyller EN 16034:2014 och kraven för Sa och S200 enligt EN 13501‑2, vilket säkerställer låg rökinfiltration.
Marc‑OKs elastiska brandgardiner används för att avskilja brandzoner både inomhus och utomhus, samt över flöden i hanteringssystem.
Den låga installationshöjden gör dem särskilt lämpliga vid byggnadsväggar, till exempel i garage och gallerior där utrymmet är begränsat. Vid utomhusmontage kan gardinen monteras på förskjutna fästen för att undvika köldbryggor.
Tack vare sin höga brandklassning kan Marc‑OK ersätta passiva brandskydd som kräver större installationsutrymme. De kan dessutom kombineras med icke‑brandklassade dörrar och rulljalusier.
Så fungerar Marc-Ok i röktät version
För motordrivna skyddsgardiner rullas duken upp på axeln och hålls öppen av en broms eller en självstoppande drivöverföring. När ett brandlarm utlöses släpps duken och rullas ned till stängt läge.
Marc‑OK‑gardiner upp till 2,5 × 2,5 m behöver ingen motor. De stängs istället med en termisk smältsäkring som löser ut vid cirka 74 °C och låter duken rulla ned för att avskilja brandzonen. En torsionsfjäder i axeln ger jämn stängningshastighet och gör det enkelt att öppna gardinen utan extra drivdon.
Större modeller och förbättrade tekniska lösningar finns att få på begäran.
