ISOLERING + ISOLERING +

ISOLERING +

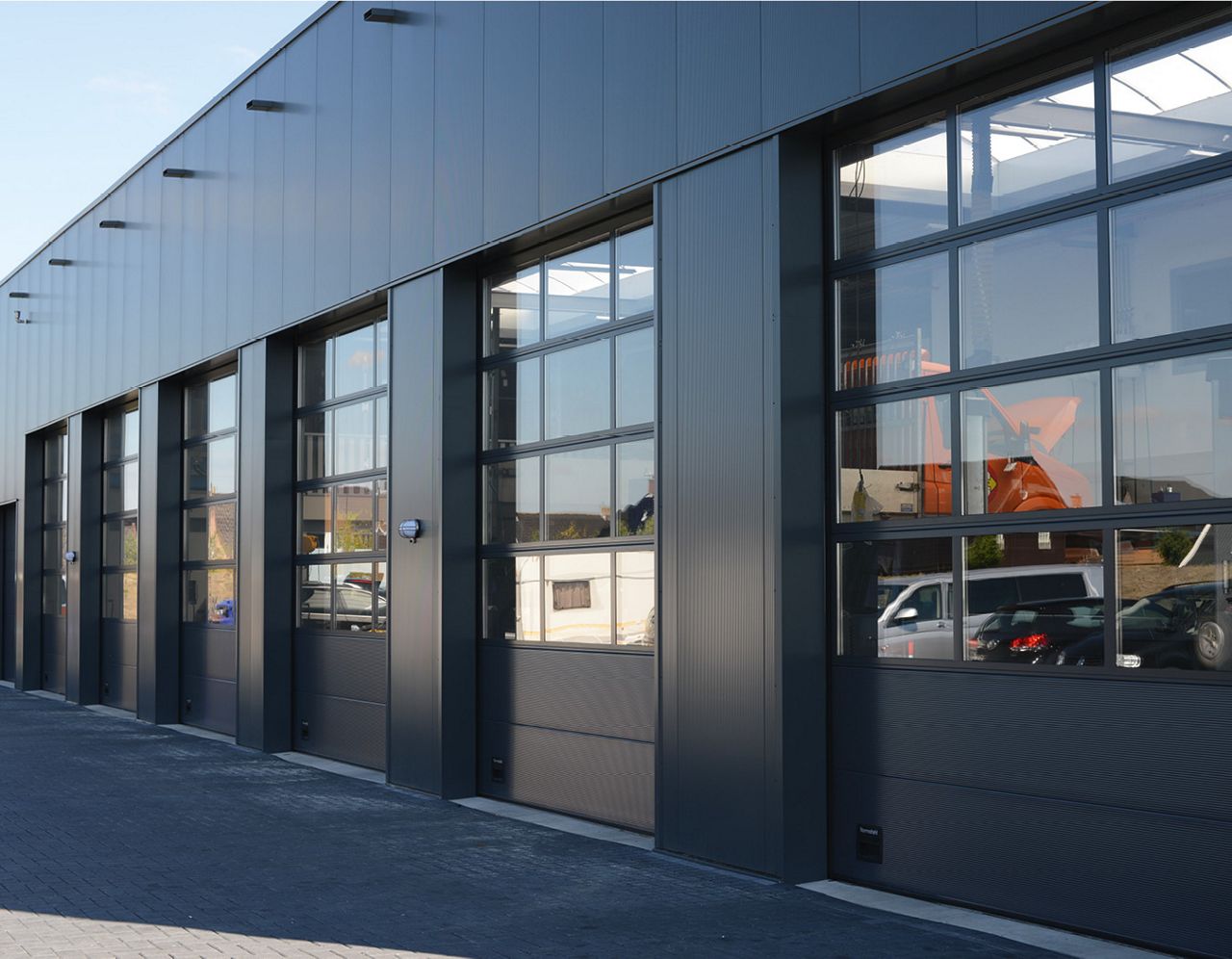

Våra termiskt separerade karmsektioner ger funktionaliteten och estetiken hos en glasad dörr samtidigt som de ger utmärkt isolering

MAXIMALT LJUSINSLÄPPMAXIMALT LJUSINSLÄPP

MAXIMALT LJUSINSLÄPP

Våra lösningar är framtagna för miljöer där ljus spelar roll

FÖNSTER ELLER SANDWICHPANELERFÖNSTER ELLER SANDWICHPANELER

FÖNSTER ELLER SANDWICHPANELER

OSFI42A:s modulära design möjliggör installation i alla typer av användningsområden

MÅNGSIDIG ANPASSNINGMÅNGSIDIG ANPASSNING

MÅNGSIDIG ANPASSNING

Porten kan anpassas på en mängd olika sätt, t.ex. genom skensystem, kulör, form, antal rutor och rutornas placering, för att passa just er verksamhet

Nyckelegenskaper hos OSFI42A:

  • Termiskt separerade, korrosionsbeständiga ramsektioner i aluminium
  • Passérdörr med normal och låg tröskel
  • Olika fönstertyper med enkel- eller dubbelglas
  • Karm akterspegeldörr med stängd kassett i golvytan eller helglasad
  • Elektrisk och manuell drift
  • Automatisk drift via tryckknapp, dragbrytare, fjärrkontroll, magnetslingor, ljusbarriär och radar
  • Cylinderlås med nyckel finns för båda sidor eller endast för insidan
  • 13 standardfärger och andra färger på begäran

Kulörer



Med 13 standardfärger att välja mellan finns goda möjligheter att anpassa portens utseende till byggnadens arkitektur. Det gör det enkelt att skapa en enhetlig helhet utan att kompromissa med vare sig prestanda eller slitstyrka.

  • Kritvit

    (liknande RAL 9010)

  • Gråvit

    (liknande RAL 9002)

  • Vit aluminium

    (liknande RAL 9006)

  • Grå aluminium

    (liknande RAL 9007)

  • Antracit grå

    (liknande RAL 7016)

  • Djupsvart

    (liknande RAL 9005)

  • Svartgrå

    (liknande RAL 7021)

  • Grafitgrå

    (liknande RAL 7024)

  • Chokladbrun

    (liknande RAL 8017)

  • Mossgrön

    (liknande RAL 6005)

  • Gentianablå

    (liknande RAL 5010)

  • Eldröd

    (liknande RAL 3000)

  • Rapsfrö gul

    (liknande RAL 1021)

Tillbehör

  • Fönster

    Portsektionerna kan förses med fönster. Antalet fönster per sektion beror direkt på portarnas fria bredd. Fönstren finns med dubbel- eller trippelglas samt med inbrottsskydd klass 2. Klass 2 och reptåliga versioner finns tillgängliga.

  • Sidoentrédörrar med fasta paneler

    Om byggnadsöppningen är större än den installerade dörren kan utrymmet runt porten fyllas med fasta paneler eller kompletteras med en sidoentrédörr. Fasta paneler finns som topp- och sidopaneler i samma färger och mönster som portbladet.

  • Gångdörrar är en viktig del av industriportar och ger fotgängare bekväm åtkomst utan att de behöver öppna den större porten, vilket ökar säkerheten och effektiviteten i miljöer med mycket trafik.
  • Automatiska System

    En sensor i golvet känner av metallföremål (gaffeltruckar, pallvagnar) och öppnar porten automatiskt. Förutom tryck- och dragbrytare erbjuder Normstahl en rad automatiska system som möjliggör utökad öppning och säkerhetskontroll:





















    Fjärrkontroll Magnetisk slinga
    En handhållen sändare gör att porten kan manövreras från ett fordon. En sensor i golvet känner av metallföremål (gaffeltruckar, pallyftare) och öppnar porten automatiskt.
    Radar Ljusridå
    En infraröd sensor ovanför porten upptäcker föremål (människor, fordon) inom ett visst avstånd från porten, och porten öppnas automatiskt. En ljusridå, monterat på båda sidor av porten, ger bästa möjliga säkerhet för människor och bilar.

    Kodlås
    • - Trådbundet kodlås i glasdesign
    • - 3 kommandon med reläbox


Teknisk Information

    • Termiskt separerade, korrosionsbeständiga karmsektioner av aluminium
    • Passagerande port med normal och låg tröskel
    • Olika fönstertyper med enkel- eller dubbelglas
    • Karmöverhängd port med stängd kassett i golvytan eller helglasad
    • Elektrisk och manuell manövrering
    • Automatisk drift via tryckknapp, dragströmbrytare, fjärrkontroll, magnetöglor, ljusbom och radar
    • Cylinderlås med nyckel finns för båda sidor eller endast för insidan
    • 13 standardfärger och andra färger på begäran
  • FunktionerSpecifikation
    Standardstorlek upp till (B x H)*7,250 x 6,050 mm
    Ramtjocklek42 mm
    Fyllningstjocklek27 mm
    Bottensektionens tjocklek42 mm
    Fönsterolika alternativ
    Passérdörrvalfritt
    Åtkomst och automationvalfritt
    Vindlast, EN 12424**från klass 2
    Termisk transmittans, EN 12428***från 1,7 W/m2K*****
    Vattengenomträngning, EN 12425****klass 3
    Luftgenomsläpplighet, EN 12426****klass 3

    * Andra storlekar på begäran

    ** Högre vindlastklassificering på begäran

    *** Dörrstorlek 4 500 x 4 250 mm, U-värde beroende på antal ISO-paneler

    **** Utan passérdörr

    ***** Värdet kan variera beroende på vikt, med DE4D-glas
